Järvialtaan seinämää rakennetaan

Ison laskeutusaltaan seinämänä toimivan suodatinkankaan asentaminen alkoi loistavissa olosuhteissa. Kangas levitettiin kuivalle ja lumettomalle jäälle. Kangasta kannattava puomi rakennetaan kahdesta päällekkäisestä lankusta, joiden välin asennetaan Finnfoam -kevennys. UV-säteilyn vuoksi Finnfoan ympäröidään suodatinkankaalla. Puomi kiinnitetään aiemmin asennettujen betoniankkureiden vaijereihin. Kankaan alareunaan kiinnitetään järeä painokettinki. Noin metrin syvyyteen kiinnitetään vielä ohut harjateräs välipainoksi sen vuoksi, ettei leveä kangas liehu matalan veden aikana pinnalla tai sen tuntumassa.

Valmistuttuaan rakenne jää jään päälle odottamaan jään sulamista. Moottorikelkkaliikenne ohjataan varoitusnauhojen avulla turvallisesti rakennuspaikan ohi.

Kannatuspuomia rakennetaan suodatinkankaan yläreunaan. Painokettinki odottaa kiinnittämistä alareunassa.

Järvialtaan betoniankkurit upotettu

Jäälinjärven kaakkoispään laskeutusaltaan ensimmäinen rakentamisvaihe on valmis, kun Jäälinjärven pohjaan upotettiin noin kolmekymmentä betoniankkuria varmistamaan erotusrakenteen pysymisen paikallaan. Pieni video upotuksesta on katsottavissa täältä (kuva Ismo Karhu): https://1drv.ms/v/s!AnEbyXyVQYoVgbRRNGXQEiY1yqrXTA?e=FUbNi1 . Ankkurit siirrettiin jäätä pitkin hinaamalla mönkijällä ja moottorikelkalla. Olosuhteet olivat työvaiheen kannalta optimaaliset. Lumi ei haitannut betonipainojen siirtelyä, ja jää oli kohtalaisen ohut (n. 40 senttiä) avantojen tekemisen kannalta. Avannot tehtiin moottorikairalla ja jääsahalla.   Rakentaminen jatkuu nyt jään päältä, kun altaan ”seinämänä” toimivan suodatinkankaan kannatukseen rakennetaan puomi ja kankaan alareunaan asennetaan painokettinki.

Ankkurit asennettiin kymmenen metrin välein. Järven syvyys mitattiin suodatinkankaan riittävän leveyden varmistamiseksi.





Viranomaisilmoitukset Järvialtaan rakentamisesta jätetty

ELY-keskus on vuonna 2018 antamassaan lausunnossa edellyttänyt, että Järvialtaan rakentamisen aloittamisesta ilmoitetaan ennakolta ELY-keskukselle ja Oulun seudun ympäristötoimelle. Ilmoitus on tehty ja se on luettavissa täältä: Aloittamisilmoitus Jäälin Järviallas 301219

Puomilinjan paikka on merkitty jäälle, ja rakentaminen alkaa vuodenvaihteen jälkeen.

Rantapohja täytti pääuutissivun Jäälin Järvialtaalla

Rantapohja kertoo laajasti Jäälin vesien kunnostuksesta ja pian käynnistyvän suuren laskeutusaltaan toteuttamisesta. Jutun voit lukea täältä: Rantapohja Järvialtaasta 040919

ELY-keskus teki videon vierailustaan Jääliin

Rahoittajat, muiden muassa ympäristöministeriö, ovat kiinnostuneet, mitä heidän rahoituksellaan saadaan aikaan. ELY-keskuksen edustajat vierailivat tällä näkökulmalla Jäälissä 16. heinäkuuta. Käynnistä syntyi video, joka painottuu Jäälin vesienhoitorakenteisiin ja erityisesti niiden ylläpitoon. Video on ladattavissa täältä:  https://www.youtube.com/watch?v=V1MNtyVoMyU .

Yhdistus päätti Jäälin Järvialtaan rakentamisesta

Yhdistyksen hallitus päätti 23.7. pitämässään kokouksessa ryhtyä toteuttamaan Jäälinjärven kaakkoispäähän suunniteltua suurta laskeutusallasta. Hankkeessa Jäälinjärven päästä erotetaan runsaan kolmen hehtaarin suuruinen osa kiintoaineen laskeutusaltaaksi. Erottava rakenne tehdään suodatinkankaasta, joka kannatetaan pintapuomilla ja painotetaan metalli- ja betonipainoilla.  Rakennusosien esivalmistus tehdään syksyn aikana. Rakenne asennetaan jään päältä niin, että kangas laskeutuu paikalleen jään sulaessa.

Järvialtaan tarkoituksena on vähentää Jäälinjärveen tulevan veden mukana liikkuvan rauta-humus -kiintoaineen leviämästä laajalle järveen. Yhdistys on jo aiemmin rakentanut kaksi lietteenpoistojärjestelmää Saarisenojaan. Niihin laskeutuvaa kiintoainetta poistetaan vuosittain pumppaamalla. Näillä järjestelmillä kiintoainetta saadaan poistetuksi noin 5 – 10 tonnia vuodessa  kuiva-aineeksi laskettuna. Suurin osa kiintoainehiukkasista kuitenkin läpäisee nykyiset järjestelmät ja päätyy järveen.

Jäälinjärveen laskeviin Saarisenojaan ja Korteojaan rakennetut kosteikot toimivat ravinteiden osalta hyvin. Liukonen typpi vähenee kosteikoissa keskimäärin kahdelle kolmaosalla ja liukoinen fosfori noin neljäsosalla. Tulevien ravinteiden väheneminen on vaikuttanut osaltaan siihen, että Jäälinjärvessä ei ole ollut sinilevähaittaa vuoden 2015 jälkeen.

ELY:n edustajat tutustuivat Jäälin vesienhoitoon ja toiminnan ylläpitoon

Ympäristöministeriö ja ELY-keskus ovat kiinnostuneita toiminnasta, jota heidän myöntämällään rahoituksella syntyy. Erityisesti viraomaista kiinnostaa jatkuva ylläpito, joka useissa projektiluonteisissa hankkeissa tahtoo jäädä vähälle huomiolle. ELY-keskuksen edustajat saivat tutustumiskäynnillään monipuolisen esittelyn Jäälin vesienhoidosta sekä siihen osaltaan liittyvästä Koiteli-reitistä, joka on linjattu kulkemaan kolmen vesienhoitokosteikon kautta. Vierailulla kerättiin kuva- ja videomateriaalia viranomaisen viestintää varten.

ELY-keskus myönsi äskettäin yhdistykselle rahoituksen mm. suuren laskeutusaltaan toteuttamiseen Jäälinjärven kaakkoispäähän.

Jaana Rääpysjärvi ja Heidi Hannula ELY-keskuksesta dokumentoivat mm. Kokkohaaran lietealtaan pumppauksen. Kuvassa taustalla tyhjennetty lieteallas ja pumppaajat Kari Tiri ja Kari Väyrynen.

Kokkohaaran lietteet pumpattiin

Kokkohaaran lietteenkeruuallas tyhjennettiin pumppaamalla viereiseen erotusaltaaseen. Aikaisempien vuosien tapaan altaan pohjalle oli kertynyt runsaasti rautasaostumaa. Pumppausta vaikeutti lehtikertymä, joka tukkii helposti lietepumpun. Myös lehtiä saatiin vähennetyksi huomattavasti. Pumppaus tehdään kerran vuodessa. Lietettä kertyy erityisen paljon lämpimän veden aikana, kun taas talvella altaaseen ei laskeudu juuri mitään.  Aikaisempien seurantojen perusteella  lietealtaan tyhjennyksellä vesistöstä saadaan pois noin 2 -3 tonnia kiintoainetta kuiva-aineeksi laskettuna. Lietteeseen on sitoutunut suuri määrä ravinteita, erityisesti fosforia. Kiintoainevirran pysäyttäminen ja poistaminen vesistöstä on siis tärkeää myös Jäälinjärven ravinteiden vähentämiseksi.

Lietteenkeruualtaan tyhjentäminen pumppaamalla kestää 4 – 5 tuntia.



Jäälin Järvialtaan rahoitus varmistui

ELY-keskus myönsi avustuksen hankkeelle, jonka nimi on ” Rauta-humus -kiintoaineen kulkeutumisen hallinta ja vaikuttavuuden seuranta Jäälinjärvellä”. Hankkeen keskeinen osa on 3,5 hehtaarin suuruisen alueen erottaminen Jäälinjärven kaakkoispäästä kiintoaineen laskeutusaltaaksi. Erotusrakenteeksi on suunniteltu suodatinkangas, joka kannatetaan muoviputkesta rakennettavalla puomilla ja painotetaan pohjaan teräspainoilla. Rakenne ankkuroidaan paikalleen järeillä betonipainoilla. Hankkeen luvat ovat kunnossa. Hanke toteutetaan ensi talven aikana pääasiassa jään päältä.

Raudan kulkeutuminen on osoittautunut erittäin massiiviseksi ilmiöksi. Yhdistys on aiemmin rakentanut kaksi lietteenpoistojärjestelmää, joihin laskeutuva liete poistetaan lietepumpulla. Näillä kiintoainetta saadaan poistetuksi noin 5 – 10  tonnia vuodessa kuiva-aineeksi laskettuna. Suurin osa tuloveden mukana kulkeutuvasta kiintoaineesta läpäisee lietteenpoistojärjestelmät ja päätyy Jäälinjärveen. Sen vuoksi on valmisteltu nyt toteutettavaksi tuleva suuri laskeutusallas.

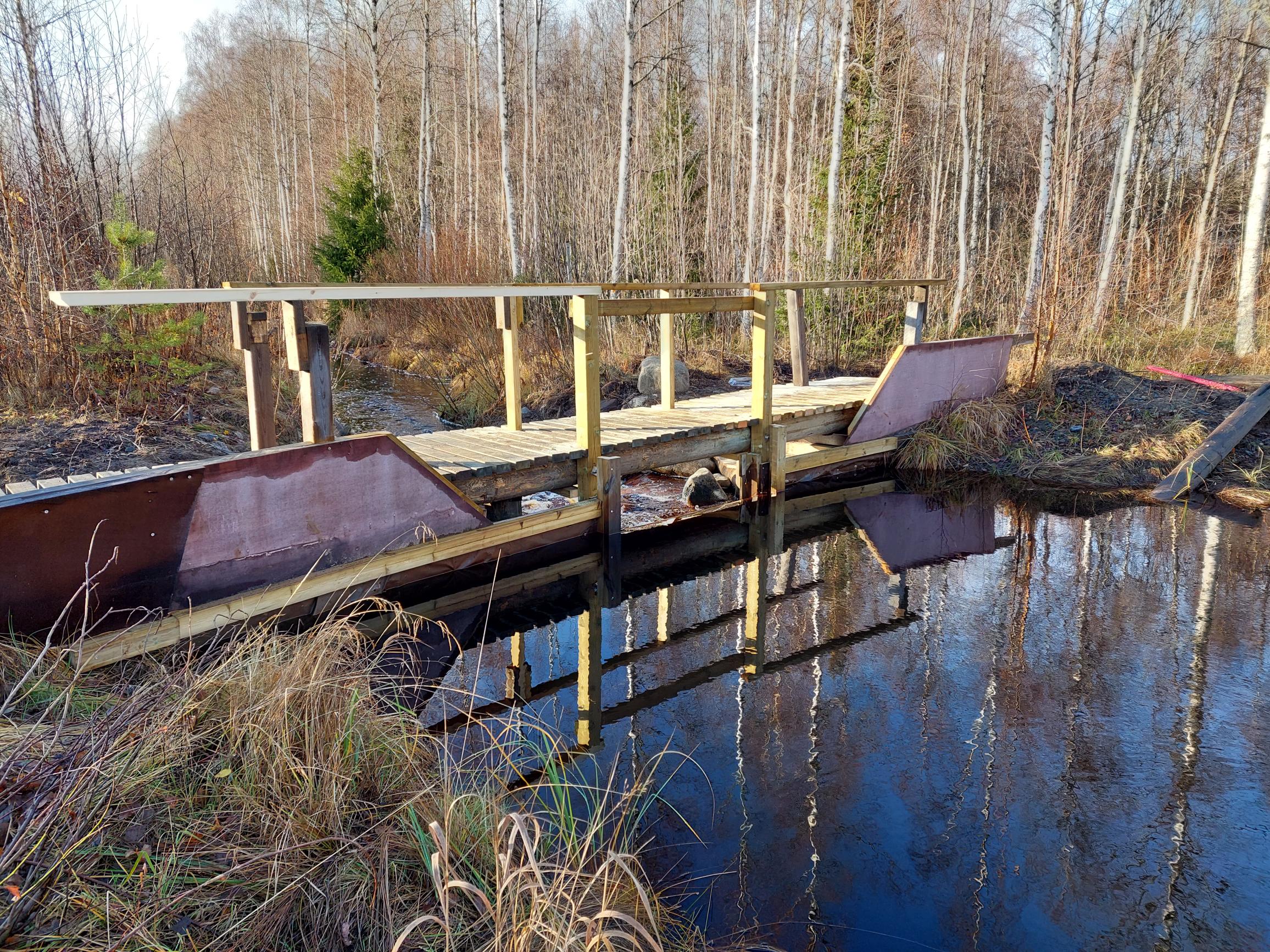

Korteojan vanhan uoman välipato kunnostettiin

Jäälinjärveen laskevaan Korteojan vanhaan uomaan rakennettiin ns. välipato kesällä 2017.  Keväällä 2018 pato syöpyi eikä sitä voitu käyttää. Pato on nyt korjattu ja otetaan käyttöön parin viikon kuluessa kun maatäytöt vähän painuvat.

Korteojan kosteikko rakennettiin vuonna 2014. Tällöin pari sataa metriä pitkän vanhan uoman osan oli määrä jäädä kuivaksi. Kävi ilmi, että kuivattuun uomaan purkautui yhdestä pisteestä suuri määrä rautapitoista pohjavettä. Uomaan purkautuessaan pohjaveteen lieunnut rauta hapettui ja muodosti suuren määrän rautasaostumaa, joka vesivirran mukana kulkeutui Jäälinjärveen Korteojan kosteikon ohi. Välipadon tarkoitus on ohjata runsasrautainen pohjavesi kiertämään kosteikon kautta.
